Padły światła w Mondeo Mk3 2004

Mondeo Mk3 2004
Coś się stało że padły mi światła przednie. Działają tylko przeciwmgielne i postojowe. Oglądałem bezpieczniki w głównej skrzynce i wyglądają ok. Żarówki są sprawne. Wydaje mi się że to bezpiecznik ale nie wiem który dokładnie. Czy mógłby mi ktoś powiedzieć co i gdzie mogło się zepsuć?
Z góry dziękuję za pomoc.

A wszystko inne działa np.wycieraczki oswietlenie wnetrza...Kiedys przyjechał klijent fordem mondeo do nas na warsztat bo mu swiatła nie działaja i innych pare rzeczy okazało sie ze kostka głowna przy podszybiu nie była dopieta(pod maską)Ale jesli tylko swiatła to moze byc przekaznik albo przełacznik do swiateł jest uszkodzony.

Byłem w serwisie Forda zrobili to i powiedzieli że był zły bezpiecznik ( 7,5 a podobno powinien być 15). Bardzo mnie dziwi ten fakt. Od nowości tam był tam dokładnie ten bezpiecznik i działało. Podczas powrotu do domu zgasły mi wszystkie kontrolki na tablicy, oraz padły tylne światła. Czy to może być problem z puszką bezpieczników. Bilans jest taki że po wizycie w warszatcie więcej rzeczy padło niż naprawili.
Wydaje mi że że ci mechanicy forda w bambuko mnie robią.

sprwdz bezpiecznikF16 i F18 powinien tam byc 7.5A mozliwe ze masz zwarcie gdzies i jak włozyli Ci 15A to przez jakis czas miałes swiatła ale teraz poszło cos innego.Sprawdz jeszcze raz wszystkie bezpieczniki!

Nie wiem jak jest zbudowana skrzynka bezpieczników jesli przewody z tylu puszki biegna prosto do bezpiecznikow i przekazników to napewno jest dobra a jesli masz z tyłu kostki(wtyczki) to znaczy ze w srodku puszki sa sciezki które moga sie przepalic.Miałem taki przypadek w Fiacie Coupe było zwarcie przewodu od podgrzewania tylnej szyby (bezpieczniki całe)nie działał wskaznik paliwa i podgrzewanie szyby okazało sie ze w puszce przepaliła sie scieżka(za duzy bezpiecznik ktos załozył)

Za duzo do pisania najlepiej jak pojedziesz do elektronika samochodowego,pomógłbym Ci ale nie przez internet nie da sie tak

jeszcze jutro wezmę miernik i posprawdzam bezpieczniki. Jak się nie uda to pojadę do serwisu.
Czy ktoś ma schemat drugiej puszki bezpieczników (tej przy kierownicy) w Mk3?

ja mam schematy.obu puszek do wszystkich sam.podaj jaki masz silnik a jutro postaram sie przesłac

2.0 TDCI DURATORQ z manualną skrzynią biegów

2.0 TDCI miało z 8 rodzai silnika ale wydaje mi sie ze ukłaqd bezpieczników jest ten sam te zdjecia sa z kodem silnika(FMBA/B)Zaraz wysle jeszcze ta druga puszke,niestety w jezyku angielskim ale moze i tak cos Ci to pomoze

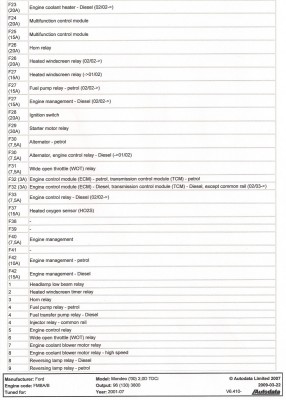

skanowanie0003 [].jpg
Opis:
Rozmiar:	221.62 KB
Odsłon:	22989 raz(y)

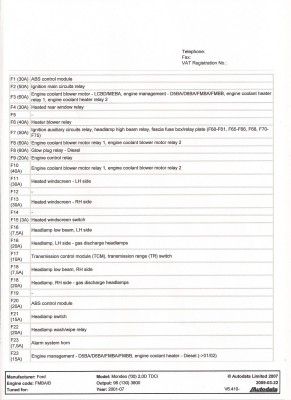

skanowanie0001 [].jpg
Opis:
Rozmiar:	206.79 KB
Odsłon:	14187 raz(y)

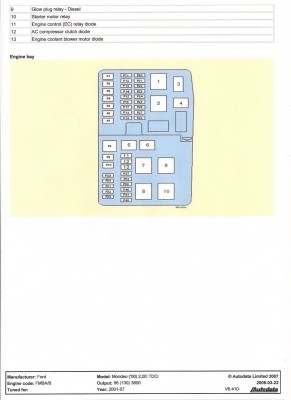

skanowanie0002 [].jpg
Opis:
Rozmiar:	134.82 KB
Odsłon:	14593 raz(y)

Napisz czy to Ci sie wogóle przydałoI skopiuj sobie te zdjecia na kompa

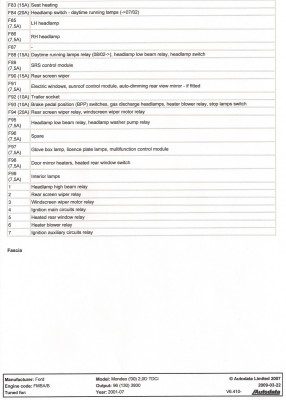

skanowanie0007 [].jpg
Opis:
Rozmiar:	176.74 KB
Odsłon:	11016 raz(y)

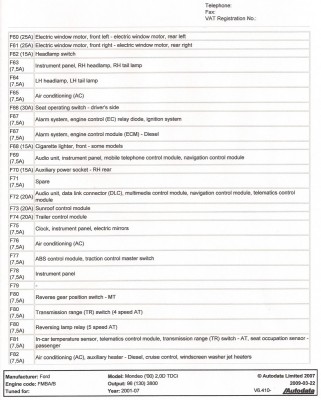

skanowanie0006 [].jpg
Opis:
Rozmiar:	262.25 KB
Odsłon:	12447 raz(y)

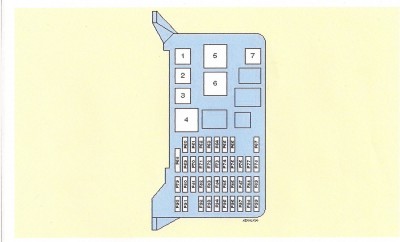

skanowanie0001 [].jpg
Opis:
Rozmiar:	356.45 KB
Odsłon:	15661 raz(y)

Wielkie dzięki mistrzu, właśnie tego było mi trzeba

Ciesze sie ze mogłem pomóc

Jest zwarcie. Co się wymieni bezpiecznik nr. 63 to mrygnie podświetlenie tablicy i lampa i się przypala bezpiecznik. Jeszcze raz wielkie dzięki bo jak coś padnie najpierw mogę sam sprawdzić a potem dopiero serwis odwiedzać.

Nie ma za co:)To znaczy ze musisz przeswietic instalacje od lampy do sciany grodziowej,w tym miejscu najczesciej pojawiaja sie problemy,moze samochód był po wypadku i jakies przewody sie stykaja albo sa zwarte do masy,moze wentylator zahacza o przewody,te rzeczy mozesz sam sprawdzic przed pojechaniem na serwis.Pozdro
